光纤衰减
为了让测试系统表现最佳，我们必须选择合适的光纤对光进行传输(实现对整个光路传输最小袁减)，即对不同波段的传输选择不同材质的光纤。当光纤使用在深紫外的环境中时，特别是低于300nm波段的范围时，我们就必须选择抗紫外老化的光纤，其他美型的光纤则不适用，因为紫外光的照射下，不具备抗紫外功能，光纤的透过率会衰减，影响导光效率。

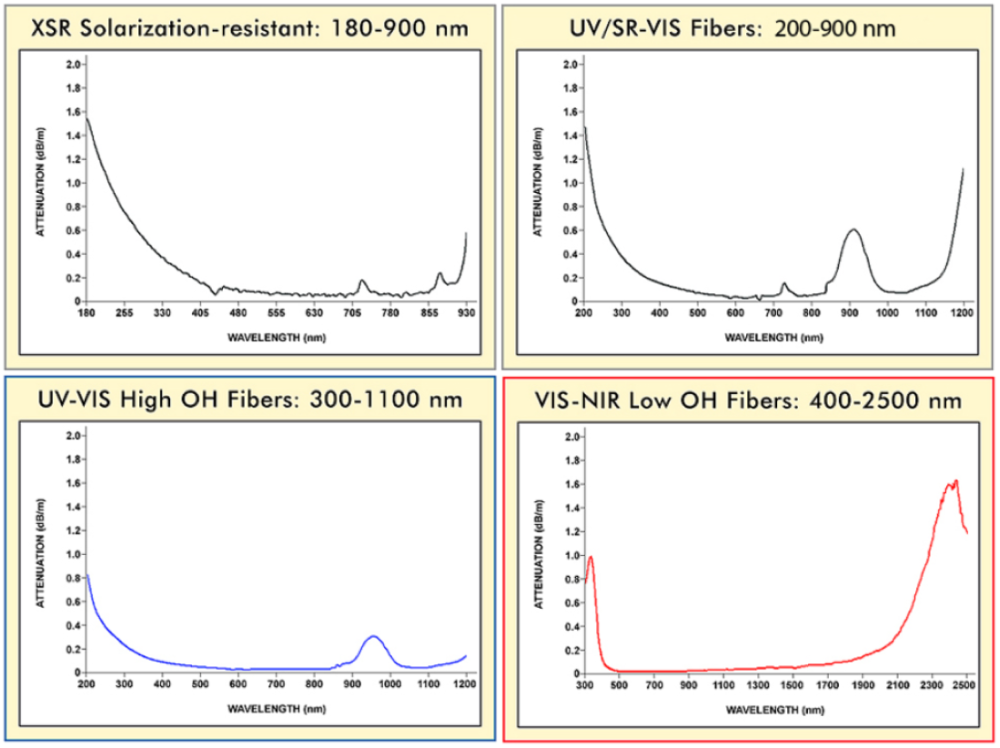

幸运的是，海洋光学提供不同应用波段的光好，质前深紫外到近红外，参考下列图表中各类型光纤的变减度，可以根据不同的应用选择不同材质的光纤，如还有疑问，可以与海洋光学的工程师联系，为你们的实验提供应用支持。
注：1 db的衰减约为21% 的透过率损失。
识别海洋光学光纤

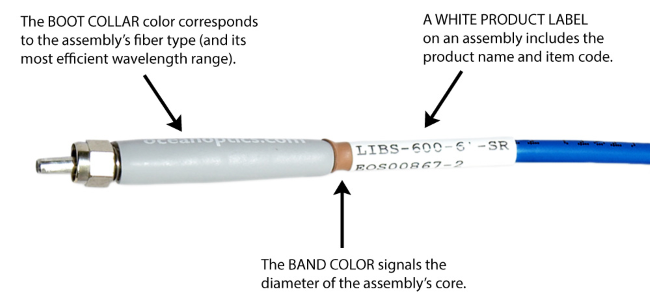

海洋光学的光纤和探头上有三个清晰明了的标签，您可以随时确定型号、纤芯直径及适用的波段范围等信息。
防护罩颜色
通过护套颜色，您可以了解光纤类型以及适用的波段范围。
| 护套 | 颜色 | 产品代码 | 光纤类型 | 波段范围 |
 | 灰色 | -xsr | uv-vis xsr 抗紫外老化光纤 | 180 – 800 nm |
| 灰色 | -sr | uv/sr-vis 高羟基光纤 | 200 – 1100 nm |
 | 蓝色 | -uv-vis | uv-vis 高羟基光纤 | 300 – 1100 nm |
 | 红色 | -vis-nir | vis-nir 低羟基光纤 | 400 – 2100 nm |
套管颜色
从光纤的套管颜色可以看出纤芯直径。
| 套管 | 颜色 | 纤芯尺寸 |
| 紫色 | 8 μm | |
| 蓝色 | 50 μm | |
| 绿色 | 100 μm | |
| 黄色 | 200 μm | |
| 灰色 | 300 μm | |
| 红色 | 400 μm | |
| 橙色 | 500 μm | |
| 棕色 | 600 μm | |
| 透明 | 1000 μm |
外包材
外包材能够保护光纤并提供应力消除功能。请告诉我们您的的使用环境和应用，我们将帮助您选择最适合的外包材料。
| 包材 | 规格 | 外径 | 耐化学性 | 可蒸汽灭菌 | 温度限制 | 机械耐受 | 最大长度 |
| pvc monocoil | pvc包裹不锈钢单管 ；仅限 oem 应用 | 3.4 mm | 较差 | 否 | 70°c | 良好 | 6 m |
| pvdf zip tube | 适合预算有限的应用；实验室级组件的标准配置 | 3.8 mm | 较差 | 否 | 100°c | 良好 | 50 m |
| pvdf zip tube（大外径） | 适合预算有限的应用；直径大于 2 号护套 | 5.0 mm | 较差 | 否 | 100°c | 良好 | 50 m |
| silicone monocoil | 实验室级（硅胶包裹不锈钢） | 5.6 mm | 良好 | 是 | 250°c | 良好 | 20 m |
| 不锈钢 bx | 仅限于 oem 应用；可选聚烯烃热缩涂层 | 5.0 mm | 良好 | 是 | 250°c | 较差 | 4 m |
| 全联锁不锈钢 bx | 出色的不锈钢包材；支持更长的光纤长度；可选聚烯烃热缩外涂层 | 7.0 mm | 良好 | 是 | 250°c | 优秀 | 40 m |
弯曲半径和技术参数
光纤的工作原理是，由于纤芯和包层的折射率不同，光通过纤芯进行传输。然后，在最外层涂上一层或多层柔性缓冲材料，以提高弹性并保护玻璃纤芯和包层。即使有了这种额外的涂层，光纤的弯曲半径仍然受到限制，容易出现微小的断裂，导致光纤损坏。
ltbr（静态弯曲半径）：存放条件下的最小弯曲半径。
stbr（动态弯曲半径）：使用或操作时的最小弯曲半径。
技术参数：vis/nir, uv/vis, sr 光纤
| 套管 | 纤芯尺寸 | 光纤类型 | 包层厚度 | 缓冲材料 | 缓冲包材厚度 | 最大外径 | 工作温度（纤芯） | ltbr | stbr |
| 50 ± 5 μm | vis/nir, uv/vis | 35 ± 0.5 µm | 聚酰亚胺 | 17 ± 5 µm | 155 µm | -65 至 300 °c | 4 厘米 | 2 厘米 | |
| 100 ± 3 μm | vis/nir, uv/vis | 12 ± 5 µm | 聚酰亚胺 | 17 ± 3 µm | 155 µm | -65 至 300 °c | 4 厘米 | 2 厘米 | |
| 200 ± 4 μm | vis/nir, uv/vis, sr | 10 ± 4 µm | 聚酰亚胺 | 10 ± 5 µm | 243 µm | -65 至 300 °c | 8 厘米 | 4 厘米 | |
| 300 ± 6 μm | sr | 15 ± 7 µm | 聚酰亚胺 | 20 ± 10 µm | 380 µm | -65 至 300 °c | 12 厘米 | 6 厘米 | |
| 400 ± 8 μm | vis/nir, uv/vis, sr | 20 ± 3 µm | 聚酰亚胺 | 20 ± 7 µm | 487 µm | -65 至 300 °c | 16 厘米 | 8 厘米 | |
| 500 ± 10 μm | vis/nir, uv/vis | 25 ± 3 µm | 聚酰亚胺 | 20 ± 10 µm | 600 µm | -65 至 300 °c | 20 厘米 | 10 厘米 | |
| 600 ± 10 μm | vis/nir, uv/vis, sr | 30 ± 3 µm | 聚酰亚胺 | 25 ± 10 µm | 720 µm | -65 至 300 °c | 24 厘米 | 12 厘米 | |
| 1000 ± 3 μm | vis/nir | 50 ± 3 µm | 丙烯酸酯 | 50 ± 40 µm | 1120 µm | -50 至 85 °c | 30 厘米 | 15 厘米 | |
| 1000 ± 20 μm | vis/nir | 25 ± 3 µm | 丙烯酸酯 | 50 ± 40 µm | 1065 µm | -50 至 85 °c | 30 厘米 | 15 厘米 | |
| vis/nir 是多模阶跃折射率光纤，低羟基熔融石英芯和玻璃包层（400 – 2100 nm） uv/vis 是多模阶跃折射率光纤，高羟基熔融石英芯和玻璃包层（300 – 1100 nm） sr 是多模阶跃折射率光纤，高羟基熔融石英芯和玻璃包层（200 – 1100 nm） | |||||||||
技术参数：xsr 光纤
| 套管 | 光纤尺寸 | 光纤类型 | 包层外径 | 缓冲材料 | 缓冲包材厚度 | 最大外径 | 工作温度（纤芯） | ltbr | stbr |
| 113 ± 6 μm（标称 115 μm） | xsr | 125 ± 6 µm | 铝、聚合物 | 150 µm | 230 µm | -50 至 80 °c | 4 厘米 | 2 厘米 | |
| 230 ± 12 μm | xsr | 250 ± 13 µm | 铝、聚合物 | 300 µm | 380 ± 20 µm | -50 至 80 °c | 4 厘米 | 2 厘米 | |
| 455 ± 22 μm | xsr | 500 ± 25 µm | 铝、硅胶、尼龙 | 580 µm | 1300 ± 100 µm | -50 至 80 °c | 8 厘米 | 4 厘米 | |
| 600 ± 30 μm | xsr | 660 ± 33 µm | 铝、硅胶、尼龙 | 800 µm | 1700 ± 200 µm | -50 至 80 °c | 24 厘米 | 12 厘米 | |
| xsr 是多模阶跃折射率光纤，高羟基熔融石英芯和掺氟石英包层（180 – 900 nm）。 | |||||||||
技术参数：单模光纤
| 套管 | 纤芯尺寸 | 光纤类型 | 包层直径 | 缓冲材料 | 缓冲包材厚度 | 工作温度（纤芯） | ltbr | stbr |
| 8.2 ± 0.2 μm | 单模 | 125 ± 7 μm | 双丙烯酸酯 | 245 ± 5 μm | -60 至 85 °c | 4 厘米 | 2 厘米 | |
| 单模光纤使用 smf-28e 内核，一般使用在通讯行业（1260 – 1700 nm） 在低于 λc = 1260 nm的波段下表现不佳 | ||||||||
数值孔径

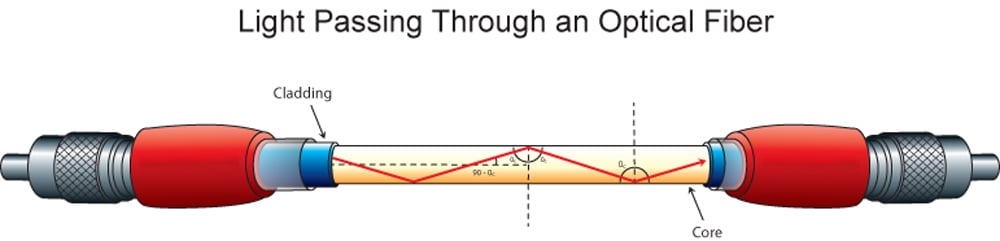

光纤将光从光纤的一端传输到另一端，同时将能量损失降到最低。光纤的工作原理是全反射。当光从一种介质进入另一种介质时，传播方向会发生改变。根据snell定律，光线的出射角度可以通过两种材料的折射率预测出来。当角度与界面垂直（90º）时，进入第二种介质的透射率最大，反射率最小。当角度与界面越接近平行时，反射率越大。在临界角和临界角以下，透射率为 0%，反射率为 100%（见下图）。
斯涅尔定律可用于预测临界角，也可用于预测发射角或出射角 θmax，其依据是核心材料（n1）和包层材料（n2）的折射率。角度还取决于介质的折射率(n)。
等式的左边称为数值孔径（na），决定了光纤可接收或发射角度的大小范围。 。
海洋光学大多数光纤的数值孔径na都为0.22（如下表所示）。若光纤处于真空或空气中，光纤的发散半角即全反射角为 θmax=12.7°（全角大约25°）。当光射向光纤末端时，所有在 ±12.7° 锥角范围内的光线或轨迹都会通过全反射沿光纤向下传播。所有超过该角度的光都会穿过包层而消失。在光纤的另一端，光以 ±12.7° 的圆锥形射出。
光纤有多种类型，数值孔径也各不相同。 虽然数值孔径较大的光纤比数值孔径较小的光纤能收集更多的光，但重要的是要观察系统的两端，以确保能使用从较高角度射出的光。在光传感中，一端收集来自实验的光，另一端将光引向探测器。任何没有到达探测器的光都会被浪费掉。
| 光纤类型 | 数值孔径 | 全角 |
| 单模 | 0.14 | 16.1° |
| vis/nir | 0.22 | 25.4° |
| uv/vis | 0.22 | 25.4° |
| sr | 0.22 | 25.4° |
| xsr | 0.22 | 25.4° |
光纤衰减
低于 300 nm波段的紫外线辐射会降低硅胶光纤的传输性能，导致光纤衰减（光纤材料受到紫外线（uv）辐射的影响，导致信号质量的降低光纤性能下降的一种现象）。对于 300 nm以下的应用，我们建议使用抗紫外老化光纤。
高透过率和耐用性的 xsr 光纤
用于光谱分析的抗紫外老化光纤（xsr）和探头采用专有工艺制造，可增强紫外波段的传输能力（可传输180nm），并具有显著的抗紫外降解能力，是深紫外应用（<300纳米）的理想之选。海洋光学是可提供 xsr 光纤的光谱仪制造商。
